ДЕРЕВООБРАБОТКА

Станки
чистовой
обработки
древесины

Фрезерование · Шипорезание

Выполнил(а)

Проскурякова Н.Р.

Студент 3 курса, гр. ТПД-31

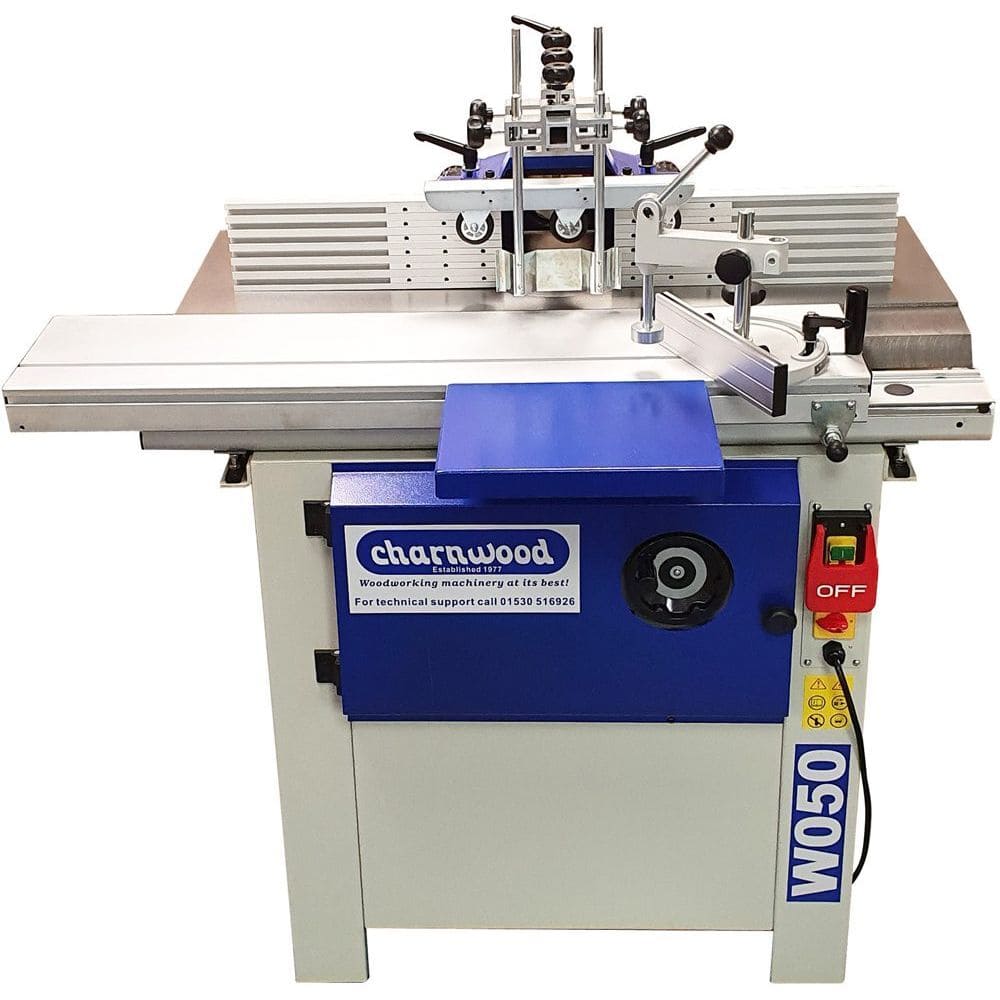

Реальный деревообрабатывающий фрезерный станок Charnwood W050 с рабочим столом и направляющим упором
Фрезерный станок Charnwood W050
ТЕХНОЛОГИЯ ОБРАБОТКИ ДРЕВЕСИНЫФото: Charnwood
01 / ФРЕЗЕРОВАНИЕФОРМА КРОМКИ

Траектория задаёт форму кромки

Станок Charnwood W050 с прямым направляющим упором для прямолинейного фрезерования
01

Прямое

Заготовка движется вдоль упора.

Подача по прямой

Защитная оснастка Charnwood SMRF для фрезерования криволинейных кромок на станке W050
02

Криволинейное

Обработка следует контуру детали.

Криволинейный контур

ТЕХНОЛОГИЯ ОБРАБОТКИ ДРЕВЕСИНЫФото: Charnwood W050 / SMRF · Схемы условные
02 / ФРЕЗЕРОВАНИЕ ПО ШАБЛОНУПОВТОРЕНИЕ КОНТУРА

Шаблон задаёт форму детали

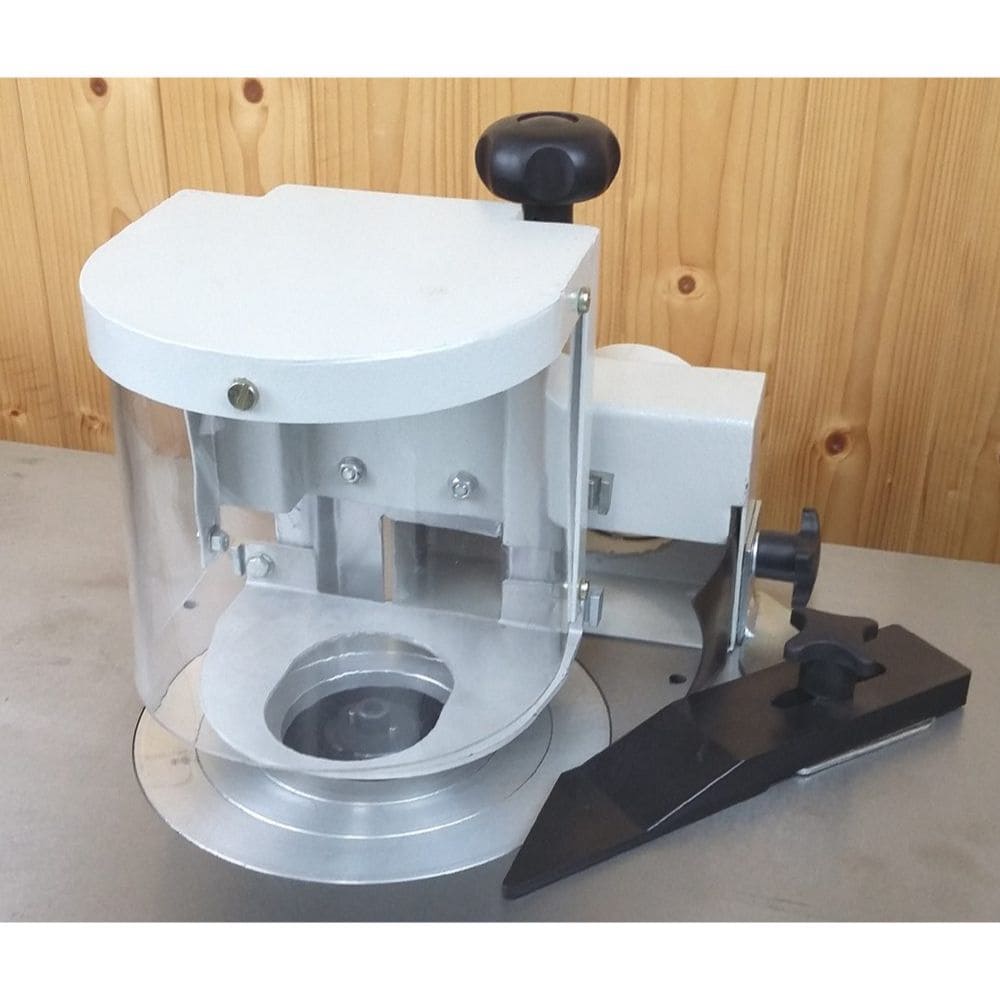

Кольцевая защитная оснастка Charnwood SMRF на фрезерном станке — пример оснащения для криволинейной обработки
Оснастка для криволинейной обработки

Заготовку закрепляют на шаблоне.
Направляющий элемент следует его краю.

ЗаготовкаШаблонФрезаКольцо

Один шаблон — одинаковые детали.

ТЕХНОЛОГИЯ ОБРАБОТКИ ДРЕВЕСИНЫФото: Charnwood SMRF · Принцип: руководство Hammer F3
